Le prisme

Construction d'un rayon

Figure minimale :
On applique deux fois les lois de la réfraction de l'indice n1 vers n2 puis de n2 vers n1.

figure cabri pour un rayon Mac

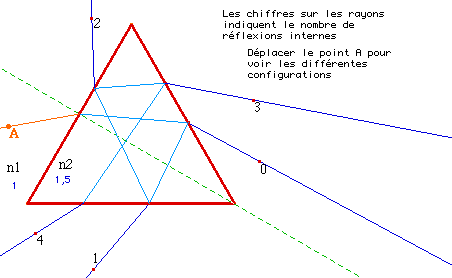

Si on considère les réflexions internes,

figure cabri pour un rayon

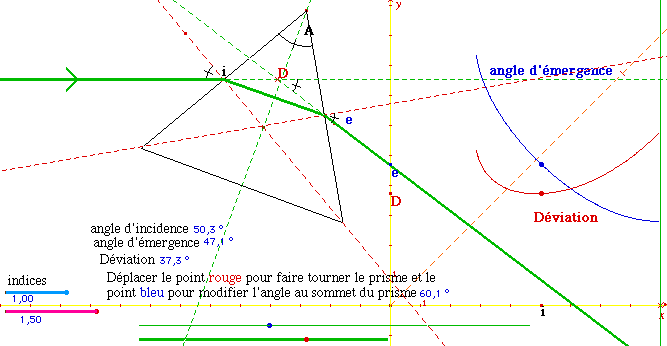

Etude de la déviation en fonction de l'angle d'incidence :
L'indice relatif, l'angle au sommet du prisme A et la mesure du minimum Dm de déviation sont reliés par la relation : n=n2/n1= sin((A+Dm)/2)/sin(A/2)

figure cabri pour un rayon ,

Dispersion de la lumière :

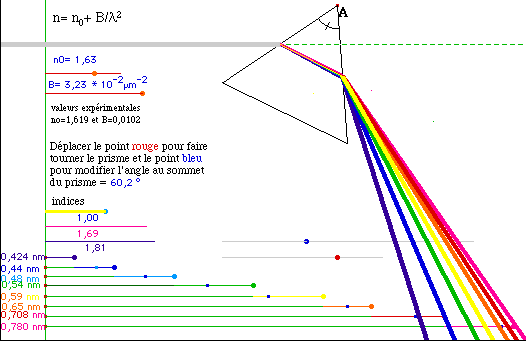

En utilisant la relation de Cauchy, n=A+B/ l ^2 on obtient le résultat suivant;

figure cabri pour les 7 rayons Mac , W

Prismes particuliers :

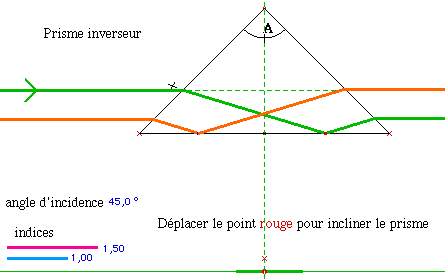

Prisme à 90° inverseur

figure cabri pour

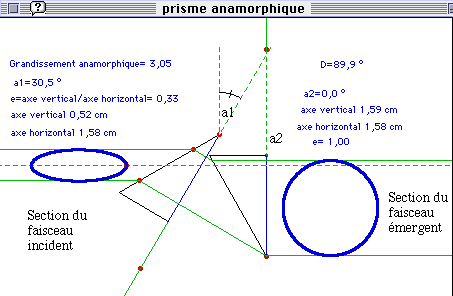

Prismes anamorphiques : Il s'agit de l'association de deux prismes qui transforment un faisceau elliptique en faisceau circulaire et réciproquement (utilisés avec les lasers).

figure cabri pour Mac , pour Windows

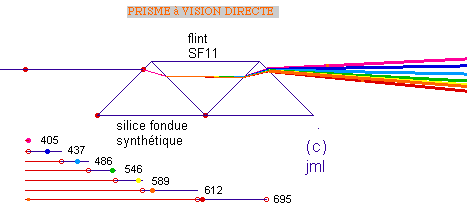

Prismes à vision directe : Association de 3 prismes isocèles rectangles , deux d'indice faible (1,46 : Silice fondue) et un d'indice élevé (1,79 : Flint).

figure cabri ,

Il est indispensable de coller les prismes avec une colle d'indice >1,3 (baume du Canada) pour éviter les réfléxions totales parasites, la figure suivante permet de vérifier le role de la colle.

figure cabri ,
